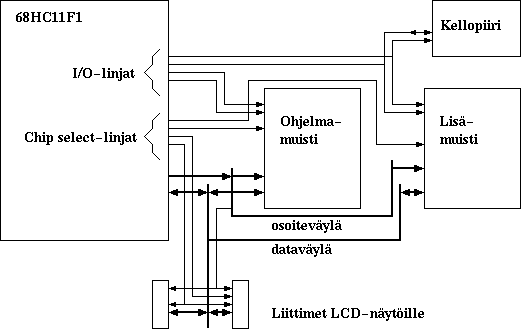

Ensimmäisessä kaaviokuvassa ovat kaikki osoite- ja dataväyliin liittyvät piirit ja liittimet: Muistipiirit ja alfanumeeristen LCD-näyttöjen liitimet.

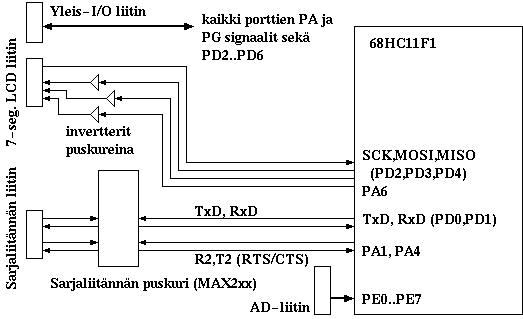

Toisessa kaaviokuvassa näkyvät tärkeimmät I/O-ominaisuudet, Sarjaliitännän ja 7-segmenttinäyttöjen liitäntä sekä yleiskäyttöisten I/O-linjojen liitännät. Mm. käyttöliittymän näppäimet on liitetty A/D-muuntimen porttiin E.

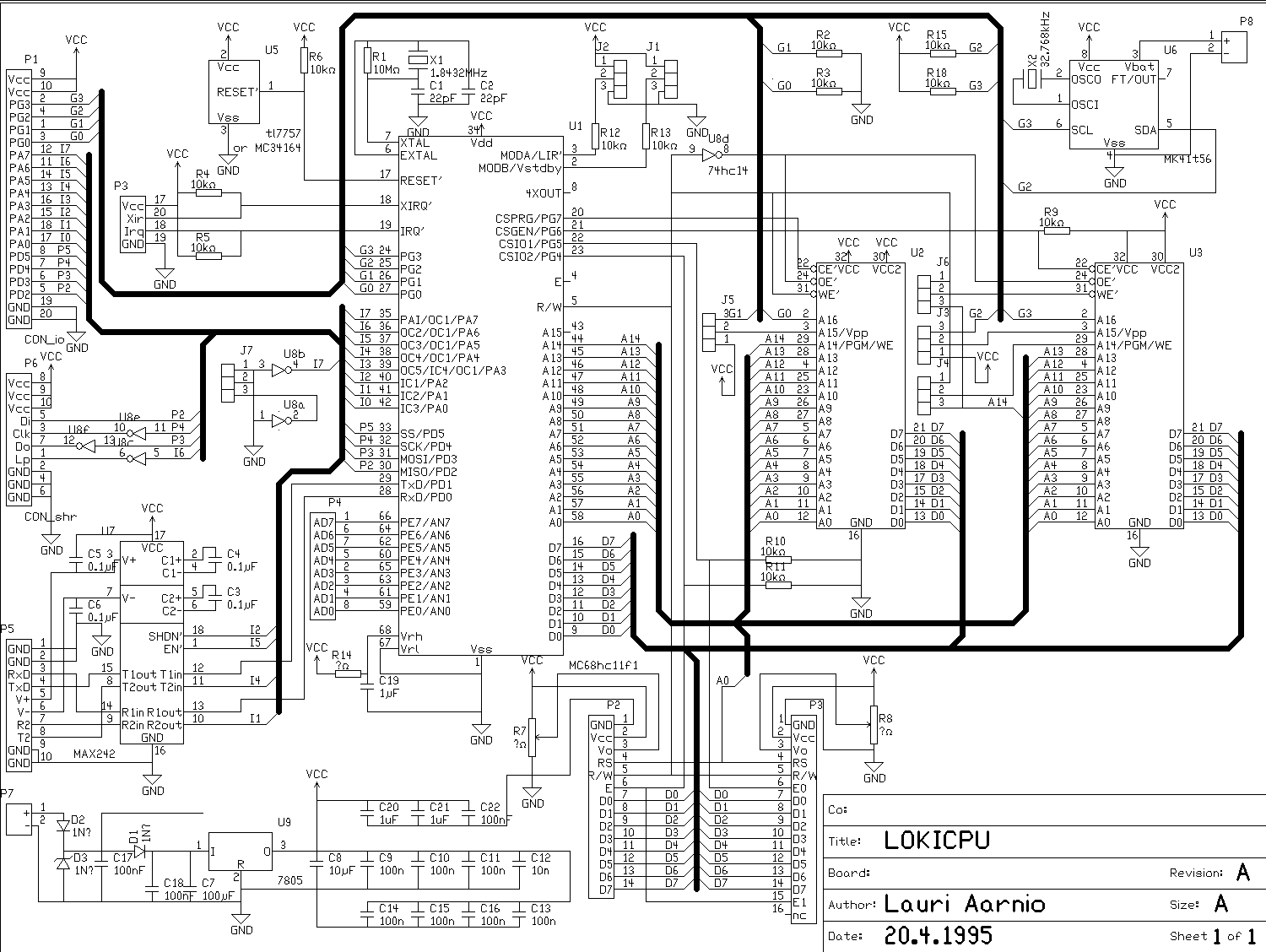

Piirikaavio on nähtävissä kokonaisuudessaan suurena GIF-kuvana (1500*1128, n. 63k), joka aiheuttaa vaikeuksia yleisimpien nykyisten työasemien kanssa (koko kuvaa ei saa kerrallaan näkyviin).
Kuvan tarkastelu onnistuu paremmin paperilta. Printattaessa kannattaa huomioida, että kuva on tarkoitettu tulostettavaksi vaakasuuntaiselle A4-paperille (pystysuuntaan tulostettaessa kuvaa yleensä pienennetään siten, että se mahtuu sivusuunnassa).
Toinen vaihtoehto on printata se suoraan CAD-ohjelman tuottamasta
PCL-kielisestä tiedostosta (n.222k), joka
soveltuu käytettäväksi ainakin PCL-kieltä osaavien
300dpi laserkirjoittimien kanssa
(PCL on HP:n printterien ohjauskieli. Huom. osasta kirjoittimia
voidaan PCL-tulostus kytkeä päälle manuaalisesti, osa tunnistaa
dokumentin automaattisesti (mm. HP LaserJet 4)).
Älä yritä printata
tätä tiedostoa suoraan esim. Netscapesta, vaan talleta se ja printtaa
käyttöjärjestelmän promptista käsin! (muuten netscape tms.
lukuohjelma saattaa tulkita PCL:n tekstiksi, joka yritetään konvertoida
PostScriptiksi...)
Mikäli piirilevykuvien PCL-kielisiin tiedostoihin on tarvetta esim. piirilevyjen valmistamiseksi, ota yhteyttä kirjoittajaan sähköpostitse. [2003 lisätty huomautus: 90-luvun loppupuolella tapahtuneiden onnettomien laitteisto-ongelmien johdosta noita PCL-piirilevykyvia ei imeisesti ole jäljellä, ainakaan niihin ei pääse helposti käsiksi] (Protoa varten kortti teettiin toimittamalla piirilevyjen valmistajalle 600dpi:n tarkkuudella tulostetut kuvat. 600dpi osoittautui riittäväksi, 300dpi:n kuvista olisi tullut selvästi huonompaa jälkeä).

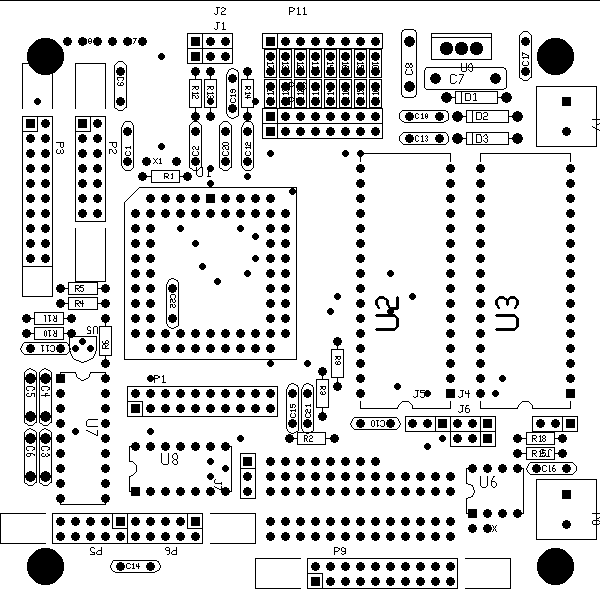

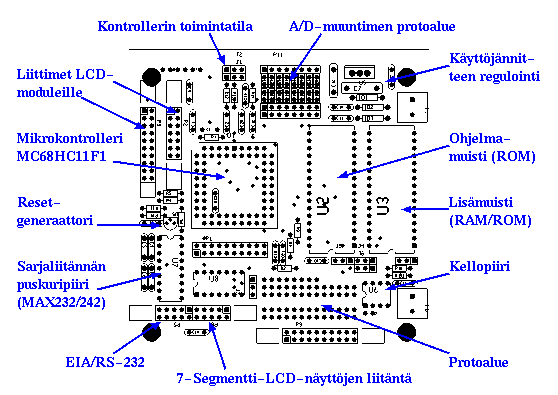

| Osasijoittelukuva: |
|---|
|
| (suurempi kuva) |
| "Komponenttipuoli", eli kortin yläpuoli: | "Juotospuoli", eli kortin alapuoli: |
|---|---|
|
|
| (suurempi kuva) | (suurempi kuva) |
(Juotospuoli on esitetty peilikuvana eli kortin "läpi" katsottuna)
